XR/JXR系列交叉圆锥滚子轴承

所属分类：交叉圆锥滚子轴承

发布日期：2023-05-12 16:45:24

咨询热线：0379-80888896 资料下载

产品介绍
型号参数
安装方法
应用领域
轴承展示

XR/JXR系列进行交叉研究圆锥滚子轴承发展具有比较两组滚道和滚子，相互呈直角组合，滚子交错影响相对。轴承横截面的高度和单列轴承很接近，所以空间和轴承座材料都给节省下来了，轴承系统总体更是使用了大锥角和锥形的设计使轴承企业自身发展宽度的有效跨距增加了几倍。十字圆锥滚子能承受较高的倾覆力矩，适用于机床，包括立式镗、磨床工作台、机床精密圆分度工作台、大型滚齿机、转台、工业机器人等。

交叉圆锥滚子轴承设计结构特点

1、滚道和滚子构造上的线接触提供了大旋转精度、高稳定度和更大的倾斜刚度。1、滚道和滚子构造上的线接触为轴承提供了更大旋转的运动精度、高稳定度和更大的倾斜结构刚度。

2、预紧力的可调设计延长了轴承的寿命，大大提高了刚度，并提供了一个小的跳动。

3、尼龙隔圈有较低惯性质量，影响较小运行扭矩。
4、旋转精度高，刚性好，节省材料成本。

交叉圆锥滚子轴承的特点

1、高精密交叉圆锥滚子轴承主要用途是满足轴向径向多向承载下的高精度回转需求。该轴承的包括一个外圈，分体内圈和交叉排布的圆锥滚子。滚子是由尼龙隔离块分开。轴承滚道内的呈X排列圆锥滚子使其可以很好地承受轴向和径向载荷以及倾斜力矩，使轴承在尽量小的横截面上保持尽可能高的刚性，单个轴承可以实现对传统组合轴承设计的替代。

2、圆锥形滚子可以有效地防止滚子和滚道之间的单向滑动，从而实现更长久的轴承使用寿命。轴承的润滑是通过内圈之间的间隙进行，简单方便。
3、该轴承成品未进行装配，用户在使用时通过校准和预压，预付荷可调节设计很大限度的保证了轴承刚性并保证了高回转精度。BYC博盈轴承采用高品质轴承钢和特殊的热处理工艺，保证轴承的质量和寿命，能满足数控立车等精密回转设备的设计需求，轴承本身带有吊装孔，安装使用方便。

XR/JXR系列交叉圆锥滚子轴承型号及参数

型号 Model Number	主要尺寸Main dimensions (mm)				基本额定动载荷 Basic dynamic load rating		极限转速 Limiting speed (油Oil) r/m	重量 Weight (Kg)	互换型号 Exchange model
型号 Model Number	内径 lnner ring d(mm)	外径 Outer ring D(mm)	高度 Width T(mm)	倒角 Chamfer r(min)	径向 Radial Cr(KN)	轴向 Axial Ca(KN)	极限转速 Limiting speed (油Oil) r/m	重量 Weight (Kg)	SKF	NACHI	URB	PSL
XR496051	203.2	279.4	31.75	1.5	51.2	61.4	800	6.5	616093A	/	/	/
XR678052	330.2	457,.2	63.5	3	100	123	620	35	615661A	300XRN50	/	PSL 912-309A
XR766051	457.2	609.6	63.5	3	141	178	520	51	615894A	0457XRN060	XD.10.0457P5	PSL 912-308A
XR820060	580	760	80	5	215	234	300	100	615662A	580XRN76	XD.10.0580P5	PSL 912-304A
XR855053	685.8	914.4	79.375	3	270	343	260	150	615659A	0685XRN091	XD.10.0686P5	PSL 912-305A
XR882055	901.7	1117.6	82.55	3	300	395	200	185	615895A	0901XRN112	XD.10.0902P5	PSL 912-306A
XR889058	1028.7	1327.15	114.3	3	405	534	160	400	BFKB353282/HA4	1028XRN132	XD.10.1029P5	PSL 912-307A
XR897051	1549.4	1828.8	101.6	3	516	698	80	500	615898A	/	XD.10.1549P5	/
JXR637050	300	400	37	1.5	63	80.1	720	13	/	/	/	/
JXR652050	310	425	45	2.5	82.2	102	640	20	/	/	/	/
JXR699050	370	495	50	3	93.6	119	600	30	/	/	/	/

XR/JXR系列交叉圆锥滚子轴承安装方法

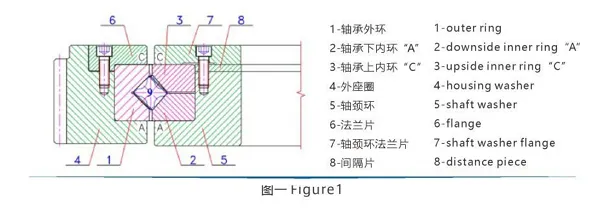

1-轴承外环 2-轴承下内环“A” 3-轴承上内环“C” 4-外座圈 5-轴颈环 6-法兰片 7-轴颈环法兰片 8-间隔片

交叉圆锥滚子轴承安装示意图

1、XR系列交叉圆锥滚子轴承由一个外环和两个内环以及圆锥滚子和隔离块所组成，安装结构图如上。

2、在标准平台上依次安装零件：(1+4)→6→(2+5)→9→3→7；BYC交叉圆锥滚子轴承已用螺栓预紧，轴承可整体安装，只需依次安装6&7-法兰片，锁定法兰片时对角锁入螺丝，使用厚薄规检查法兰还是否安置适当；

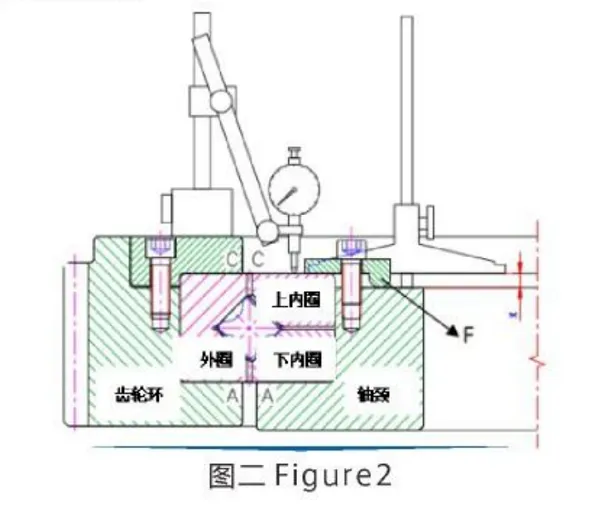

3、轴承旋转检测：安装7-轴颈法兰片前，转动4-外座圈（齿轮盘），使滚动体和隔离块旋转到位，安装压板-F固定轴承内圈，用千分表检查轴承外圈对轴承内圈在“C”面处的平行度及轴向偏摆度，参照上图量测8-间隔片的厚度x；

4、确保轴承的正确性能及使用寿命，必须注意以下几点条件：充分及正确的润滑；定期检验润滑系统；勿超过指定的参数作业；尽量将冲击荷载的风险降低。

应用领域

机床用精密旋转分度台、立式和卧式镗床、立式磨床、旋转表面磨床、大型滚齿机、枪炮和雷达回转台、大型无线电和光学望远镜、旋转摄像机、显微镜台、杆中心支轴、旋转转向架、焊接支架、大型油轮系泊浮筒、回转装配夹具、工业机器人、精密旋转工作台、医疗器械、计量器具、IC制造装置。
