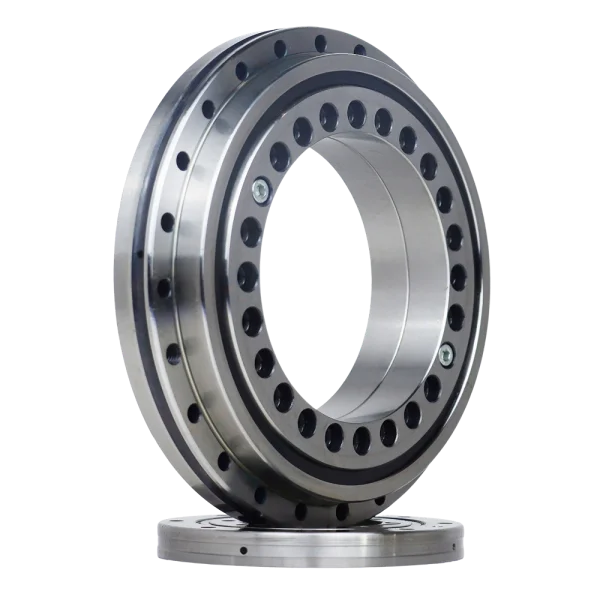

BLDF转台轴承

所属分类：转台轴承

发布日期：2023-05-12 16:37:42

咨询热线：0379-80888896 资料下载

产品介绍
型号参数
安装方法

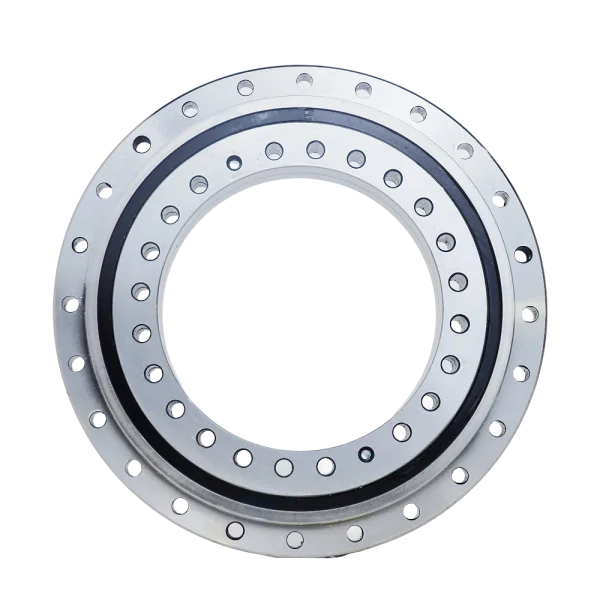

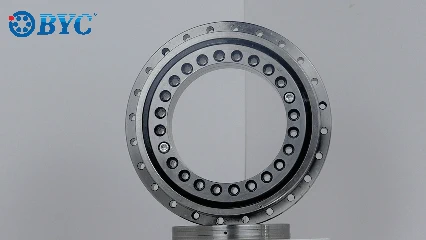

轴承展示

BLDF转台轴承的具有摩擦力低，高度旋转的情况下运动精度也特别高，高出一般极限的工作转速等特点，自身拥有较高的轴向承受能力和较高的径向载荷，并且倾斜刚度也比较高。复合载荷和精密管理方面的领域非常需要这种特殊的技术，特别是机床回转台、磨头和多种功能测试过程等装备上根式被广泛的应用，安装时由于BLDF转台轴承是两个内圈，配合间隙应根据小内径的内圈尺寸进行确定。

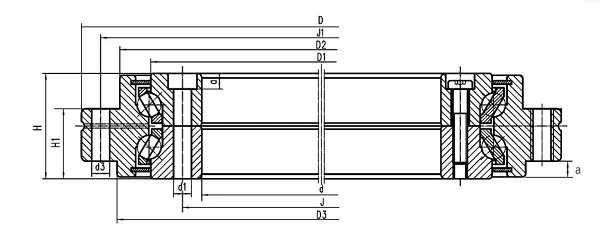

ZKLDF转台轴承剖面图

BLDF转台轴承型号参数表

型号 Model Number	外形尺寸 boundary dimensions										基本额定载荷(轴向) Axial Basic load rating		摩擦力矩 Frictional torque Nm	极限转速 Limiting speed	重量 Weight Kg
	外形尺寸 boundary dimensions										基本额定载荷(轴向) Axial Basic load rating
	d	D	H	H1	C	D1	D2	D3	J	J1	动 dynamic load	静 static load
	单位unit:mm										Ca(KN)	Coa(KN)
BLDF50	50	126	30	20	14.8	83	105	103	63	116	26	52	1.4	3200	3.2
BLDF80	80	146	35	23.35	18.15	108	128	126	92	138	60	210	1.4	3000	3.6
BLDF100	100	185	38	25	12	136	161	158	112	170	71	265	1.6	2800	4.5
BLDF120	120	210	40	26	12	159	185	181	135	195	76	315	2	2400	6
BLDF150	150	240	40	26	12	188	214	211	165	225	81	380	3	2000	7.5
BLDF180	180	280	43	29	22.3	218	244	246	194	260	59	440	3	1800	8
BLDF200	200	300	45	30	15	243	274	271	215	285	112	610	4.5	1600	11
BLDF260	260	385	55	36.5	18	313	345	348	280	365	162	920	7.5	1200	22
BLDF325	325	450	60	40	20	380	415	413	342	430	172	1110	11	1000	28
BLDF395	395	525	65	42.5	20	450	486	488	415	505	241	1580	16	800	39
BLDF460	460	600	70	46	22	520	560	563	482	580	255	1860	21	700	50
BLDF580	580	750	90	60	48	653	700	702	610	720	395	3180	40	500	82
BLDF650	650	870	122	78	65	743	800	802	680	830	358	2900	60	440	168

BLDF转台轴承的安装方法

一、安装前检查

先观察表面是否有毛刺，再确认螺栓孔，润滑油孔是否清理干净，轴承表面是否干燥，还要保证安装的台面是否水平，检查轴好座孔的尺寸是否一致；端面的平面和平行度好不好；径向面和轴向面的垂直度是否合格。

二、安装中的注意事项

温度50-55就是加热轴内圈的温度，同时带测量系统的轴承会被感应加热的方式破坏掉，所以不要用。此外按照步骤一点点的锁紧螺栓。

三、安装后检测

先检查轴承的旋转有没有问题，要注意螺栓的等级不能过高、锁紧是的力矩也不能太大。

BLDF转台轴承出现漆锈的原因
1. BLDF转台轴承在生产的时候，对轴承零件和装配后的成品的防锈处理，没有严格遵循轴承的清洗防锈流程，油封防锈包装时也没有达到出厂标准，导致出现了转台轴承的套圈周转时间过长，或轴承外圈不慎沾染了腐蚀性物质等问题。
2. 转台轴承防锈处理时，使用的防锈油、清洗煤油等防锈剂，质量不好，达不到使用要求。
3. 转台轴承的储存环境不理想，库房的空气中有害物质较多，场地过小，使轴承的防锈达不到要求等。如果工人在储存或周转转台轴承时，操作不规范，导致轴承包装破损，也会导致轴承上出现漆锈。
4. 轴承厂家使用的轴承包装材料不合格，达不到轴承油封防锈包装的要求。
5. 转台轴承生产时，轴承套圈的车削余量和磨削余量过小，没有完全去除外圈上的氧化皮、脱碳层也是原因之一。
BLDF转台轴承出现漆锈的解决办法
1. 清洗轴承表面：使用科学合理的清洗方法，清洗轴承表面，尤其是轴承出现锈蚀的部位。
2. 做好防锈处理：BLDF转台轴承在完成表面干燥、表面润滑、防锈处理等工序后，都需要对轴承进行清洗，同时喷涂防锈油，进行基础防锈。
3. 喷涂防锈油漆：防锈漆建议选择有防锈功能的浸渍漆或无溶剂漆，油漆喷涂后，要等完全油漆干燥固化后，再进行下一步的工序。
BLDF转台轴承保存要求
1. 定时检查库房环境
BLDF转台轴承保存过程中，我们应当定时检测库房的温湿度情况，如果发现库房过于湿润，就要进行防潮处理。
2. 轴承的出厂包装要保存完好
转台轴承出厂前，都会进行轴承油封防锈包装，我们可以借助出厂包装的密封性保存轴承，如果包装丢失或破损，我们应当做好防锈防尘处理，并合理包装后再保存。
3. 定时定向更换变质润滑脂
转台轴承在长期存储时，润滑剂会因时间过久，出现变质的情况，我们应当定时定向更换轴承中的润滑脂和防锈油。
